トンネル内装用パネル

アルコセラ
アルコセラ

面をガラスクロスで補強した繊維強化セメント板の表面に、照明反射率に優れた磁器質タイルを施した、トンネル内装曲面タイルパネルです。 トンネル躯体の曲面に沿った曲面張り仕上げができます。パネルは軽量で、乾式工法のためスピーディな施工ができます。配管配線が有る場合は、点支持工法による浮かし張りができます。

パネル構成 磁器質タイル+繊維強化セメント板+GFR
12.5 mm
1220 mm
長さ 828 mm、 1035 mm、 1348 mm
重量 約 24 kg/m²
アルコセラW
アルコセラW

高耐食性鋼板の表面に磁器質タイルを施したトンネル内装曲面タイルパネルです。トンネル躯体に追随して湾曲し、美観に優れています。軽量なパネルをトンネル躯体にステンレスアンカーで取付ける乾式直張り工法で、施工性に優れています。既設内装材の改修にも適しています。

パネル構成 磁器質タイル+高耐食性鋼板
9.5 mm
1220 mm
長さ 828 mm、 1035 mm、 1348 mm
重量 約 25 kg/m²
バイタレックスIII
バイタレックスIII

裏面をガラスクロスで補強した繊維強化セメント板と、無機質ホーロー仕上げ鋼板を複合した、トンネル内装板です。 表面の無機質ホーロー層は傷が付きにくく、美観・耐汚染性・洗浄回復性に優れています。直張り工法および胴縁工法による浮かし貼りができます。

パネル構成 ホーロー鋼板+繊維強化セメント板+GFR
3.7 mm
1210 mm
長さ 1210 mm、 1820 mm、 2420 mm
重量 約 9 kg/m²

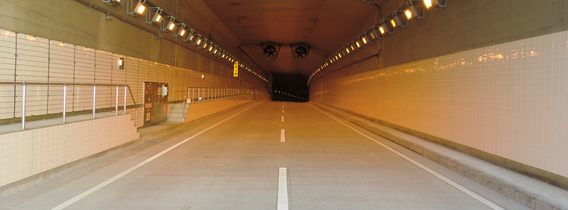

施工事例



アルコセラ、アルコセラW
【アルコセラ、アルコセラW】

アルコセラW
【アルコセラW】   【バイタレックスIII】
